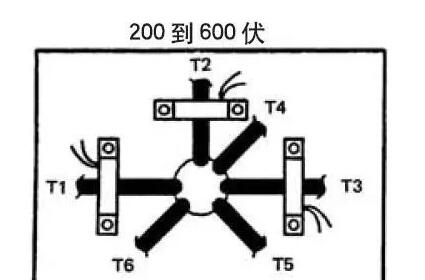

六線制伺服電機是電動機定子線圈的六個端子。

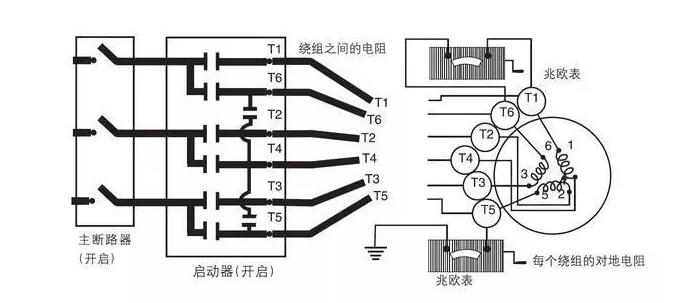

您可以使用萬用表測量每個端子之間的電阻。你可以發現T1和T4，T2和T5，T3和T6的電阻比較低，其他組合測不到電阻。

至于伺服電機六根線連接方式，有三角形連接和星形連接兩種方式:

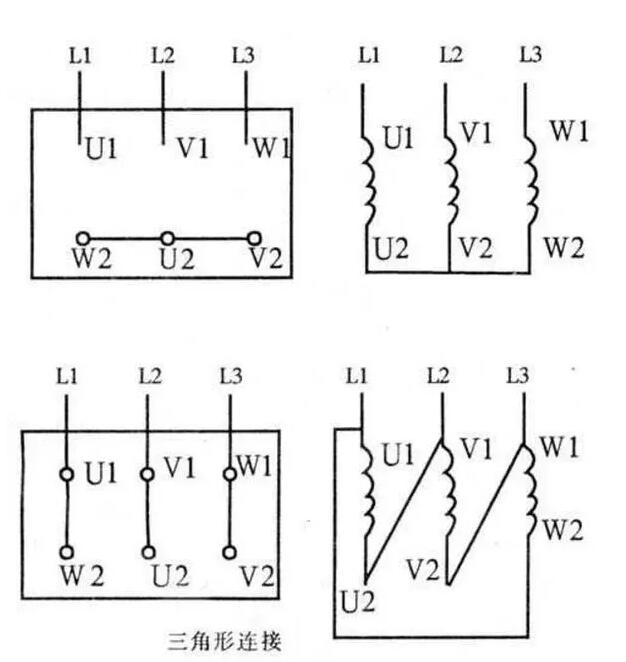

那么這六個端子怎么連接呢!我們可以看到標注的線號，對應的連接是三角形連接方式。

簡化一下，如上圖，每個線圈承受的電壓是380V，線電流是相電流的1.73倍，線電壓是相電壓的1.73倍。

另一個是星形連接：

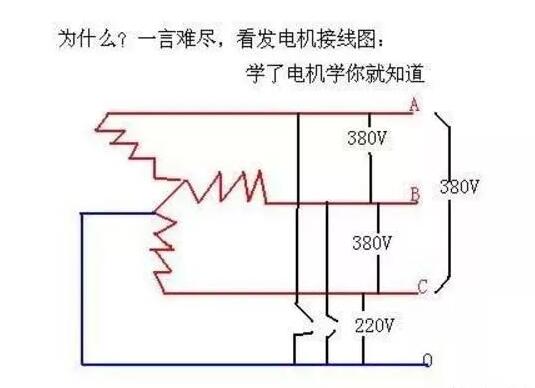

每個線圈承受的電壓為220V，線電壓為相電壓的1.73倍，相電流等于線電流。

兩種連接方式的對比是這樣的。一般當電機功率超過7.5KW時，需要采用降壓方式啟動電機，主要是降低電機的啟動電流，減少電機啟動對電網的影響。剩下的六個終端也是為了客戶選擇更合適的啟動方式。

星形起動電機的相電流等于線電流，此時線圈承受的電壓只有220V。我們可以計算出此時電機的電流I = 220 V/R。

三角形連接方式的線電流I等于相電流的1.732倍，此時線圈承受的電壓為380V，計算出的出口電流I = 1.73 × 380 V/R。

星三角起動方式可有效降低起動電流三倍。
