伺服電機因其準確又高速的控制效率,在各個需要精確控制器運轉速度的行業中都得到了廣泛的應用。國產的大部分的伺服都屬于交流伺服電機,這種交流伺服電機的接線方法和普通三相異步電機沒有太大差別。

伺服電機如何接線

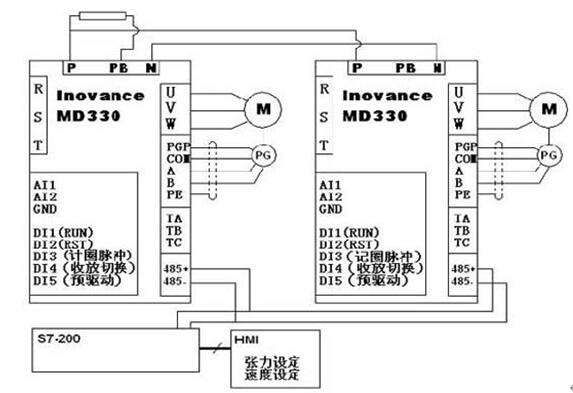

伺服電機設計要求來接線,才能達到相應的使用要求。在圖中我們可以看到的是伺服電機的接線包括主電路接線和控制電路的接線。在這個圖中，伺服電機的主電路是R、S、T三相線和U、V、W這些與電機的電源線。這時我們首先要將PLC與驅動器的CN1連接,然后把編碼器和CN2連接,PLC輸出線路與中繼端子臺的連接要比較困難,所以一點要檢查連接后的線路是否正確,以免直接使用時出現電機不受控的現象甚至電機無法作工。

伺服電機怎么接線編碼器

伺服電機連接編碼器基本都是把電源線從伺服電機的驅動功率模塊接到電機電源口就可以了。伺服電機的接線元件主要就是編碼器，在接編碼器時,把電源線從從伺服編碼器口接到電機編碼器口就好了，適當的根據及時的編碼器信號裝載合適的中間轉換裝置。

伺服電機有幾根接線

一般來說伺服電機是有3根連接線。分別是控制卡模擬量輸出線、使能信號線和伺服輸出的編碼器信號線。

伺服電機的應用范圍廣闊種類百也很多,大部分的伺服電機都分為兩組線，一組是電機的供電線有2根可以連接度電源,另外一組是電機編碼器的信號線，當然不同的品牌和型號當中還是有很大的差別,有的小功率伺服電機也會(huì )把信號線和電源線做成一組排線。

伺服電機接線成功過后,伺服電機和控制卡通電時,電機應基本上不會(huì )制動不過可以通過外力將其輕松的轉動,要是情況不符合,建議檢查使能信號的設置和接線。外力轉動電機來檢查控制卡是否正確的檢測到了電機位置的變化,上述操作完發現一切無誤,就要檢查編碼器信號的接線和設置的相關。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
