伺服電機的接線方式相對簡單直接,也有其需要留心留意的地方,每個電機的接線我們都要細心,伺服電機在運行時的性能也會(huì )受到連接線一定的影響。接下我們看看關于伺服電機與PLC和接線的事項。

伺服電機與PLC的接線圖

這里用伺服電機與PLC的接線圖為例子簡單講解以下關于伺服電機接線那些事兒。

伺服電機與PLC的接線圖如下：

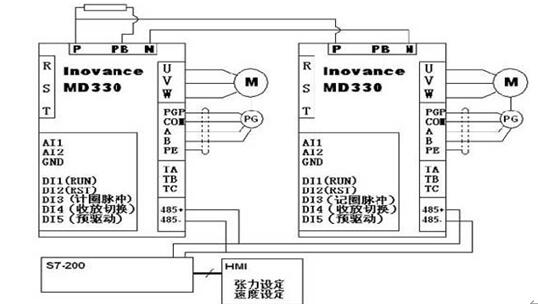

（伺服電機接線圖一）

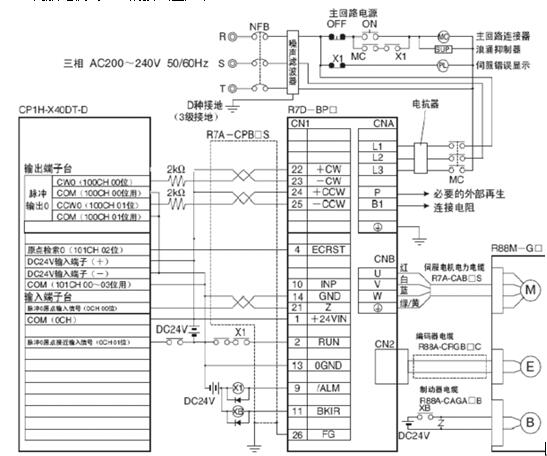

（伺服電機接線圖二）

PLC和伺服驅動器之間一般情況下要連接接報警輸出、報警復位、伺服準備好、使能、脈沖、方向等信號源。伺服電機接線主要是指主電路接線和控制電路的連接。伺服電機的主電路有R、S、T三相線和U、V、W與電機的連接線，當PLC連接接驅動器上的CN1,有一些驅動器有兩個,一個CN1A和一個CN1B,伺服電機的編碼器和CN2連接。

連接過程中比較困難的是PLC的輸出線路和中繼端子臺的線路連接,必須嚴格的按照設計要求來接。

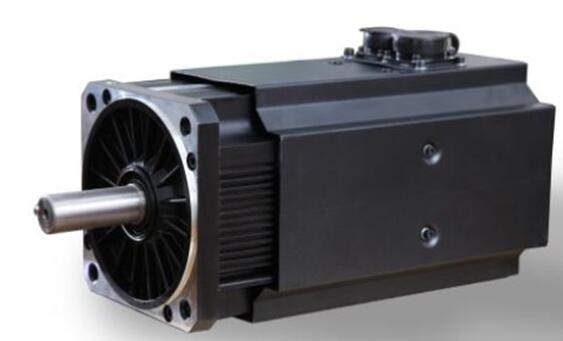

伺服電機與PLC

伺服電機與PLC連接好以后其大概的運行步驟是這樣的。

1、在沒有報警的時候，當伺服電機驅動器在接收到上位機的準備好信號時，其主電路就會(huì )開始上電。

2、伺服電機的驅動器的主電路上電完成之后，也會(huì )相應的輸出一個對應的伺服準備好信號。

3、上位機接收到伺服電機的準備好信號之后，上位機又會(huì )發出使能信號，這個時候伺服電機就可以啟動了。

伺服電機怎么接線

我們國內現在用的最多的伺服電機基本上都是交流伺服電機。

這種交流伺服電機的電源線和普通三相異步電機的電源線幾乎一樣,可以直接把電源線從伺服驅動功率模塊接到伺服電機的電源口,簡單來說它的接線方式就是把伺服電機的編碼器從它的器口連接到電機編碼器器口，根據實際的編碼器的信號，看看需不需要額外加裝中間的轉換裝置。

伺服電機在現實生活領域里采用的非常多,其實它的各種技術工藝也在漫漫時間長河當中悄悄精進,雖然,目前還沒有爆出什么巨大的進展,但是現在的伺服電機性能也是也可滿足我們的剛需的。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
